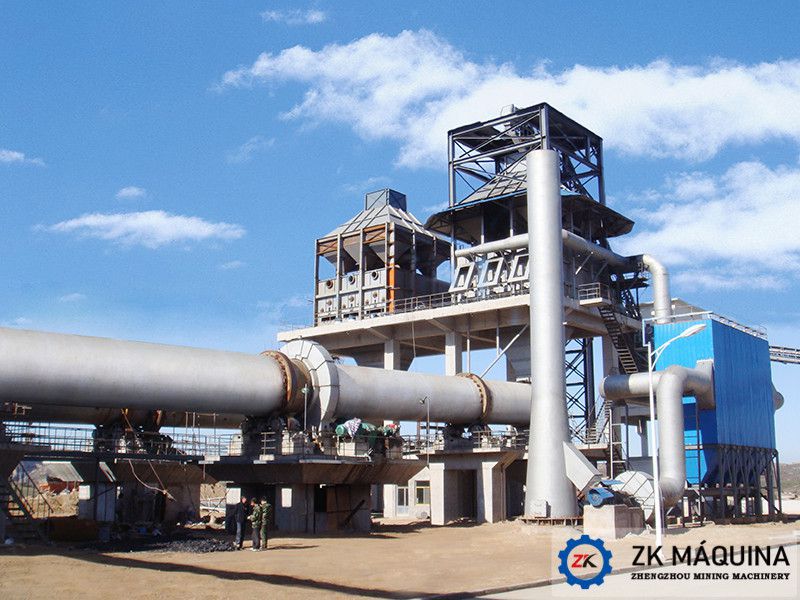

Horno rotatorio de cal

Horno rotatorio de cal

Capacidad: 50-1200 (ton/día)

Materia Prima: Piedra Caliza

Diámetro: 2.2-4.3 (m)

Longitud: 38-64 (m)


El horno rotatorio de cal se trata de un nuevo profecional horno rotatorio para cal activa. Este tipo del horno rotatorio se utiliza junto con el precalentador vertical y enfriador vertical, tiene muchas características tales como la alta utilización de materias primas, la completa calcinación, la homogénea y buena calidad, la gran capacidad, el alto funcionamiento, la conservación de la energía, la fácil operación, la larga vida útil de la máquina, etc. Es especialmente adecuado para la caliza calcinada en las industrias cuales son la metalurgia, la industria química y los productos de materiales de construcción.

  • VENTAJAS
  • ESTRUCTURA
  • ESPECIFICACIÓN
  • 1、El Sistema principal de transmisión se utiliza la nueva tecnología de control de la frecuencia corriente altera, es más buena en la protección del medio ambiente y el ahorro de la energía, también tiene un gran ámbito del control de velocidad, una alta eficiencia, un preciso control de velocidad, un buen funcionamiento, en comparación con el tradicional control de la velocidad electromagnética y corriente continua.


    2、Se han soldado la base del dispositivo de la rueda de apoyo y de la parada de apoyo, después de eliminar el estrés de soldadura a través del tratamiento de envejecimiento de la vibración, usa el gran torno vertical y la máquina de fresado para fabricar y elaborar integralmente, puede garantizar la precision de la elaboración y el requisito de la tolerancia geométrica, mejorar notablemente la precision de instalación y la fiabilidad;


    3、Según las características de la caliza y los requisitos de la calcinación, hace un diseño optimizado en la toda estructura para las secciones de la cabeza y la cola del horno, soluciona los problemas que vuelva las materias en la cola del horno y fuga los polvos, cuales existen generalmente en el mismo tipo de horno rotatorio, el transporte es más desembarazado y natural;


    4、Realiza un análisis calculatorio termodinámico al cuerpo del horno utilizando el software de Análisis de Elementos Finitos, para dejar un espacio específico entre el neumático y el cuerpo, garantizar la colaboración estrecha sin espacio bajo la condición normal del trabajo (estado térmico), puede mejorar la rigidez eficazmente de cuerpo del horno, mientras que evita el fenómeno de encogimiento por más estrecho;


    5、La caliza se calienta de manera uniforme, los productos tienen la estable calidad, la baja tasa de quemado y crudo, es especialmente adecuado para calcinar la cal que tiene alta actividad a producir acero;


    6、Reserva una interfaz para medir la temperatura en la base del dispositivo de apoyo de rueda, para facilitar el acceso del dispositivo de medición de la temperatura, realizar la detección automática al funcionamiento del equipo;


    7、La configuración del proceso es flexible, puede instalar el precalentador vertical en la cola del horno, utilizando plenamente el humo de alta temperatura que se produce por la calcinación dentro del horno rotatorio, precalenta la caliza desde la temperatura normal hasta el estado de descomposición inical, también puede instalar el enfriador vertical en la cabeza del horno para refrigerar la cal calorífica, aumentar la actividad del producto, beneficiar el transporte y almacenamiento.


    Proyecto de horno rotatorio en iran.jpg

  • El horno rotatorio se compone principalmente del dispositivo de transmición, el dispositivo de apoyo de rueda, el dispositivo de apoyo de parada, el cuerpo del horno, la cabeza del horno, la cola del horno, y el dispositivo hermético, etc. las características principales de la estructura son:


    1、Hay 2 o 3 puntos de apoyo en todo horno, es fácil de garantizar la superficie de contacto es paralelo al eje del cuerpo al montar, aquéllo que es entre la rueda de apoyo y el neumático del horno;


    2、Hay un espacio específico entre el neumático y el cuerpo del horno, a fin de garantizar el neumático puede apretar estrechamente en el cuerpo después de l a expansión térmica, para reforzar el cuerpo del horno.


    3、El gran anillo dentado es la estructura de combinación de la forma dividida, conecta al cuerpo del horno usando el placa de resorte, es fácil de instalar, y es estable y fiable de transmitir;


    4、El dispositivo de apoyo utiliza el eje del cojinete rotarorio (también hay muy pocos usan el conjinete deslizable), simplifica en gran medida la estructura de apoyo de rueda, a fin de reducir las pérdidas de energía inútiles en el funcionamiento del horno, y facilitar el mantenimiento y la reparación;


    5、A fin de facilitar la instalación y la ajustación, al mismo tiempo garantizar la operación del horno cuando hace la revisión al sistema de transmisión principal o en otras situaciones anólmalas. Para evitar deformarse y curvarse en el proceso de enfriamiento, instala un mecanismo de la lenta operación al horno;


    6、Según el tipo del horno, selecciona la rueda de parada mecánica o hidráulica, ambos tienen alta precisión y fiabilidad, mientras desgasta regularmente los círculos exteriores de la rueda de apoyo y el neumático a lo largo de toda la anchura, y el ajuste es fácil;


    7、El sello de la cabeza y la cola del horno se utiliza el escama flexible en la forma de contacto radial, puede adaptarse buenamente el error de conformación del cuerpo y la desviación del horno y el movimiento del eje, mejora la capacidad del sello y la fiabilidad, tiene una larga vida útil, también se cambia más fácil.

  • Modelo

    Capacidadt/d

    Puntos de apoyo

    Reductor de velocidad

    Motor

    Potencia (kW)

    Ø2.2×38m

    120

    3 grupos

    ZS125-5

    YVF2-225M-4

    45

    Ø2.5×40m

    150

    3 grupos

    ZS145-5

    YVF2-250M-4

    55

    Ø2.8×43m

    200

    3 grupos

    ZS165-6

    YVF2-280S-4

    75

    Ø3.0×50m

    230

    3 grupos

    ZS165-3

    YVF2-280M-4

    90

    Ø3.2×50m

    250

    3 grupos

    ZL130-16

    YVF2-315L2-6

    132

    Ø3.6×55m

    400

    3 grupos

    ZSY560-63

    YVF2-355M1-6

    160

    Ø3.8×58m

    500

    3 grupos

    ZSY560-63

    YVF2-355M2-6

    185

    Ø4.0×60m

    600

    3 grupos

    ZSY630-35.5

    YVF2-355M4-6

    200

    Ø4.3×64m

    800

    3 grupos

    ZSY630-35.5

    YVF2-355L3-6

    250
