1. Es aplicado el transportador con borde ondulado y diafragma, el ángulo máximo del transporte permitido es 90 °, por lo tanto, ocupa área pequeña, ahorro de la inversión de equipos y coste de construcción, tiene buen beneficio económico global, es un equipo ideal para lograr el transporte vertical y oblicuo.

2. La estructura es simple. Como se ha dicho antes, cada uno de los componentes principales pueden ser utilizado en la cinta transportadora general, es conveniente para el uso y el mantenimiento.

3. Funcionamiento fiable, su fiabilidad es casi igual con el transportador de correa común.

4. Funcionamiento estable, poco ruido. Por la causa de que el componente de transporte funciona en los rodillos de apoyo, el ruido puede ser ignorado.

5. Menos consumo de energía. Porque no existe la resistencia de cavar al cargar los materiales y la fricción interior y exterior al funcionar, la potencia instalada total es baja notablemente en comparación con otros transportadores de misma cantidad de transporte.

6. Gran cantidad de transporte. Porque la cinta transportadora tiene borde ondulado, aumenta la superficie de carga, cuando el ángulo es mismo, la cantidad de transporte es mayor en comparación con otros transportadores cumunes.

7. Fácil de conexionar. Se puede instalar la sección de transporte de longitud arbitraria en la cabeza y la cola del equipo, es fácil de conexionar con otros equipos.

8. ZKcorp ha mejorado la estructura de cabeza del transportador, bajando la tensión parcial desde 800N/mm hasta menos de 400N/mm, aumentando la vida útil de la correa. Reduciendo el gasto de mantenimiento de los equipos de los clientes.

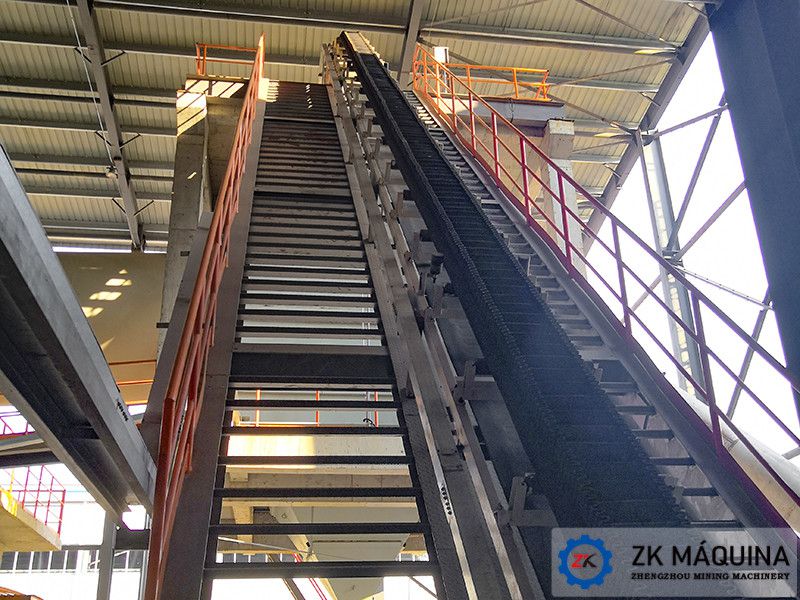

Transportador de correa inclinada se compone principalmente por el dispositivo de tensión en la cola, el dispositivo de presión en la cola, el soporte central, el dispositivo de rodillo de apoyo, la correa con borde, el dispositivo de transmisión en la cabeza, el barrendero de la sección vacío, el dispositivo de prevención de la desviación, la canaleta de alimentación, etc.

Sus características estructurales son:

1. La correa se usa el borde ondulado, tiene la función de la tracción y la carga, el borde, el diafragma y la cinta forman un contenedor, para lograr transportar en gran inclinación.

2. El dispositivo de soporte en la cola, incluye el dispositivo de presión en la cola, el cilindro rotatorio, la canaleta de conducción, el soporte en la cola, el dispositivo de tensión espiral, y el rodillo amortiguador. El dispositivo de presión en la cola garantiza el funcionamiento estable de la correa, evitando la desviación; La canaleta de conducción garantiza que los materiales se pueden caer en el centro de la correa; El rodillo amortiguador puede reducir el impacto de los materiales a la correa, aumentar la vida útil; El dispositivo de tensión espiral garantiza que la correa tiene la tensión necesaria, evita el deslizamiento en el cilindro rotatorio eléctrico; El soporte de la cola puede apoyar el total dispositivo de cola.

3. El soporte central se utiliza el diseño de la estructura de acero, para simplificar los procesos de fabricación, es fuerte y durable; El soporte en la cabeza se fija un dispositivo de alarma anti-desviación para garantizar la operación segura de la cinta transportadora.

4. Rodillo de soporte: es aplicado para apoyar el transportador y los materiales, y mantener el funcionamiento estable. La parte superior es el rodillo inclínate hacia adelante, la distancia es 1m, la parte inferior es el rodillo paralelo, puede evitar efectivamente la desviación de la correa onlada en la sección vacía, la distancia es 1.5m, la distancia de la sección del arco convexo se dermina por cálculo. A fin de evitar la desviación que afecta el funcionamiento, cada 10 grupos del rodillo inclínate hacia adelante, el rodillo paralelo se instala un grupo del rodillo alineado inclínate y paralelo. En el punto de alimentación se pone un rodillo amortiguador de goma, la distancia entre los rodillos amortiguadores es 500mm.

5. Llimpiador

5.1 Llimpiador en la sección vacía

Es para limpiar los materiales pegados en la superficie sin carga de la correa, a fin de evitar los materiales atascados en el cilindro rotatorio de la cola. Por lo tanto, el limpiador es soldado en el soporte central anterior del cilindro rotatorio en general, para que el raspador puede contactar con la rama inferior de la cinta transportadora.

5.2 Llimpiador de primavera

Es para limpiar los materiales pegados en la superficie de carga de la correa, a fin de evitar los pegados contaminan el medio ambiente o causa la desviación de la correa. El presente limpiador es soldado en el soporte inferior del cilindro rotatorio de descarga.
