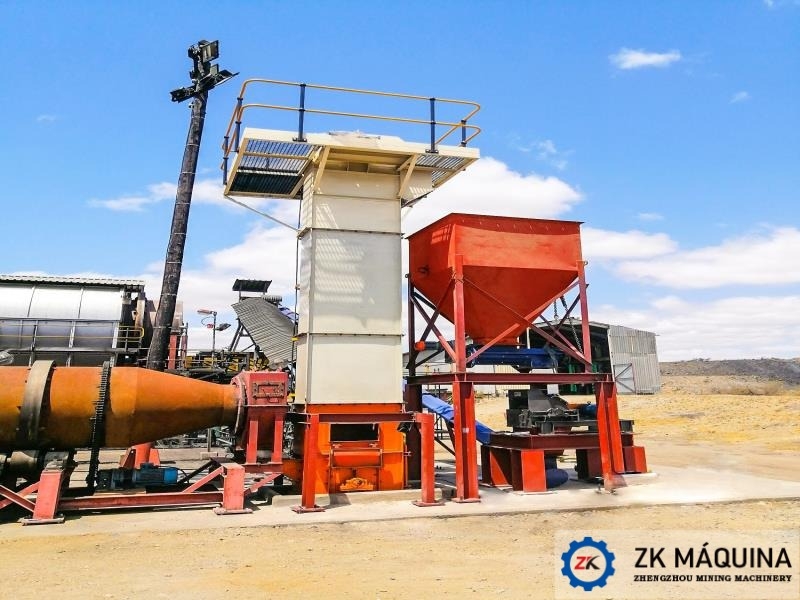

TH Elevador de cangilones

TH Elevador de cangilones

Capacidad: 8-70 (m³/h)

Velocidad: 1-1.37 (m/s)

Volumen: 400-600 (L)

Aplicación: Arena, cemento, carbon, piedra, caliza, mineral, etc.


TH serie Elevador de cangilones es un elevador continuo de cadena circular en vertical para los materiales a granel y fragmentos cuales tienen pequeña capacidad de molienda o sin molienda. La temperatura de materiales < 250℃ generalmente. Tiene gran capacidad de elevación, funcionamiento estable, ocupación pequeña, gran altura de elevación, simple operación y mantenimiento.

  • VENTAJAS
  • ESTRUCTURA
  • ESPECIFICACIÓN
  • 1.Tiene la estructura compacta, pequeño tamaño de la forma externa, ocupa poco espacio;


    2. Se utiliza la carga de sacar, la descarga de mezclar, las tolvas son tienen gran volumen, se distribuyen intensivamente, el alcance y la altura elevada son altas, la cantidad de transporte es grande;


    3. Entre cada sección y la puerta de mantenimiento se colocan el dispositivo de sellado, asegura que no hay fugas de polvo, realiza la producción limpia y la protección del medio ambiente;


    4. La rueda de cadena de transmisión tiene una estructura completa, la superficie se trata de reforzamiento, es fácil instalar, tiene alta resistencia al desgaste.


    5. Se utiliza la cadena anillada de baja aleación y alta resistencia, como componente de tracción. Después de tratarse con la tecnología especial, posee alta resistencia a la tracción, buena resistencia a la abrasión, larga vida útil, conexión firme de tolvas, fácil de mantener, etc.


    6. La cáscara central se solda por los componentes de flexión, por lo tanto tiene alta rigidez y fiabilidad;


    7. para evitar la repentina parada, la retrógrada de tolva carga y el elemento de tracción por la causa de la interrupción temporal o de otros defectos, en el interior del dispositivo de conducción hay un mecanismo con alta retención.


    8. Usa ZQ reductor, tiene las características de volumen pequeño, peso ligero, gran capacidad de carga, larga vida útil, alta eficiencia, bajo ruido, etc.

  • TH Elevador de cangilones se compone principalmente por dispositivos de conducción, cáscara del equipo, cadena anillada, tolva, plataforma de mantenimiento, etc. las características como siguiente:


    1. La cadena anillada de elevador es producida por la baja aleación de acero, y el tratamiento reforzado en su superficie, tiene una intensidad alta resistencia a la tracción y buena resistencia al desgaste.


    2. La cáscara central del elevador se solda por los componentes de flexión de placa de acero, tiene un peso pequeño, buena rigidez, deformación pequeña, mejora notablemente el rendimiento de todo el equipo.


    3. En la cáscara hay unas puertas de mantenimiento, se puede observar la situación de funcionamiento de cadenas y tolvas, también facilita la reparación o sustitución de tolvas y cadenas;


    4. En el inferior hay un mecanismo de tensión, para garantizar que tiene la suficiente fuerza de preapriete al trabajar; mientras en el dispositivo inferior de la rueda de cadena hay un mecanismo de alineación automática, para evitar la avería por la inclinación que la cadena recibe la tensión desigual.


    5. Entre las cáscaras, entre la puerta de mantenimiento y las cáscaras, se colocan dispositivo de sellado, para la limpieza y la protección del medio ambiente;


    6. En el interior del dispositivo de transmisión hay un mecanismo con alta retención, mientras evitar la retrógrada de la tracción y la tolva de carga, tiene una estructura compacta y ocupa poco espacio;


    7. Según la característica de los materiales elevados, la entrada de alimentación se divide en dos, la alta y la baja. Entre ellos, la alta forma un ángulo de 60°con el nivel horizontal, para transportar los materiales húmedos y pulverizados cuales tienen mala capacidad de dispersión; La baja forma un ángulo de 45°con el nivel horizontal, para transportar los materiales secos y los que tienen buena capacidad de dispersión; La posición de la entrada está alta 100~150mm que el centro de extremo del eje, para formar un tipo de cargar que combina el entrar y el sacar. No sólo evitar la obstrucción de alimentación, también reducir la resistencia de funcionamiento de elevador, y aumentar el coeficiente de llenado de la tolva.


    8. La tolva hay dos tipos, la profunda (método S) y la somera (método Q). Entre ellos, la tolva profunda tiene pequeño ángulo de inclinación en la pared anterior, gran profundidad, y gran ángulo entre la boca y la pared posterior, en general, es aplicada transportar los materiales sueltos que son secos, tienen buena movilidad, es fácil de vaciar, (por ejemplo: cemento, arena seca, carbón fragmentado, etc.); La tolva somera tiene pequeño ángulo de inclinación en la pared anterior, pequeña profundidad, y pequeño ángulo entre la boca y la pared posterior, en general, es aplicada transportar los materiales en granos cuales son húmedos, tienen mala movilidad, es difícil de vaciar, (por ejemplo: harina, arena húmeda, arcilla, etc.)

  • Modelo

    TH160

    TH250

    TH315

    TH400

    TH500

    Cantidad de transporte (m³/h)

    Tolva profunda

    Tolva somera

    Tolva profunda

    Tolva somera

    Tolva profunda

    Tolva somera

    Tolva profunda

    Tolva somera

    Tolva profunda

    8

    3.1

    14

    6.8

    28

    16

    47.2

    30

    70

    Tolva

    Tipo de tolva

    Tolva profunda

    Tolva somera

    Tolva profunda

    Tolva somera

    Tolva profunda

    Tolva somera

    Tolva profunda

    Tolva somera

    Tolva profunda

    Volumen(L)

    1.1

    0.65

    3.2

    2.6

    5.2

    4.4

    10.5

    10

    15

    Distancia entre tolvas (mm)

    400

    400

    400

    400

    500

    500

    500

    500

    600

    Cadena anillada

    Número de secciones

    7

    7

    9

    9

    7

    (mm)

    φ14×50

    φ14×50

    φ18×50

    φ18×50

    φ22×75

    Gancho de cadena

    (mm)

    φ14×M12

    φ14×M12

    φ18×M14

    φ18×M14

    φ25×M20

    Velocidad de movimiento de tolva (m/s)

    1.0

    1.25

    1.25

    1.25

    1.37

    velocidad rotatoria de eje de transmisión  (r/min)

    47.5

    47.5

    37.5

    37.5

    36.5


    Atenciones en selección

    1. La temperatura máxima permitida de TH Elevador de cangilones es 250℃, en caso de la temperatura es demasiado alta, la tolva y la cáscara van a deformar, y se baja el rendimiento y la vida útil de los equipos de trabajo;

    2. Si ocurre que el equipo no se puede ejecutar por la causa del amontonamiento en el inferior del elevador, probablemente, esto es debido a la falta de cantidad elevada de momento; por eso, debe calcular según la cantidad máxima elevada de momento.
